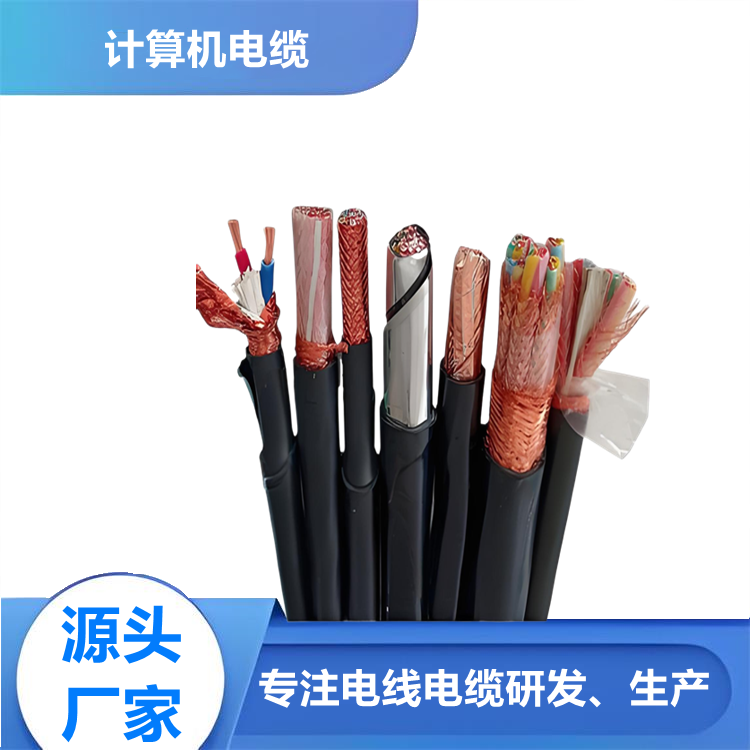

計算機電纜用途：本產品適用于額定電壓300/500v及以下防干擾性能要求較高的電子計算機、檢測儀器、儀表的連接。
使用條件：
1.電纜導體的長期工作溫度：聚氯乙烯有70℃、105℃兩種；聚乙烯絕緣為70℃；交聯聚氯乙烯絕緣為90℃。
2.電纜允許在環境溫度-40℃～50℃的條件下固定敷設使用，敷設時的環境應不底于0℃
3.銅帶屏蔽結構的電纜，敷設時的彎曲半徑應不小于電纜外徑的12倍，其他電纜敷設時的彎曲半徑應不小于電纜外徑的6倍。
型號及結構特征 ? ? ?阻燃計算機屏蔽電纜也就是絞對屏蔽電纜
型號規格說明表
| 序號 | 項目 | 代號 | 說明 |
| 1 | 阻燃代號 | ZR ZR DZR | 一般阻燃 阻燃 低煙低鹵阻燃 |
| 2 | 系列代號 | DJ | 電子計算機和電動儀表用 |
| 3 | 絕緣材料 | Y V F | 聚乙烯PE 聚氯乙烯PVC 聚全氟乙丙烯 |
| 4 | 屏蔽材料 | P P2 P3 A | 鋼絲編織 銅帶 鋁箔/塑料薄膜復合膜 涂塑鋁帶粘結屏蔽涂塑鋁帶粘結屏蔽 |
| 5 | 護套材料 | Y V F | 聚乙烯PE 聚氯乙烯PVC 聚全氟乙丙烯 |
| 6 | 鎧裝材料 | 22 32 53 | 鋼帶鎧裝 鋼絲鎧裝 |
| 7 | 規格 | - | 填寫對數(單元芯數導體截面) 對數 N:1、2、3、……61 單元芯數 N：2、3： 導體截面 S：0.75、1.0、1.5（mm2） |
計算機電纜型號解釋
| 序號 | 型號 | 名稱 |
| ? | 聚乙烯絕緣 | |
| 1 | ZR-DJYVP | 銅芯聚乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 2 | ZR-DJYPVP | 銅芯聚乙烯絕緣銅絲編織分屏蔽銅絲編織總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 3 | ZR-DJYVP | 銅芯聚乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 4 | ZR-DJYP2V | 銅芯聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 5 | ZR-DJYP2VP2 | 銅芯聚乙烯絕緣銅帶分屏蔽及銅帶總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 6 | ZR-DJYVP2 | 銅芯聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 7 | ZR-DJYP3V | 銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 8 | ZR-DJYP3VP3 | 銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套阻燃型計算機電纜? |
| 9 | ZR-DJYVP3 | 銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 10 | ZR-DJYPV22 | 銅芯聚乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 11 | ZR-DJPVP22 | 銅芯聚乙烯絕緣銅絲編織分屏蔽及銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃型計算機電纜 |
| 12 | ZR-DJYVP22 | 銅芯聚乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃型計算機電纜 |
| 13 | ZR-DJYP2V22 | 銅芯聚乙烯絕緣銅帶分屏蔽鋼帶鎧裝聚氯乙烯護套阻燃型計算機電纜 |
| 14 | ZR-DJYVP2-22 | 銅芯聚乙烯絕緣銅帶分屏蔽及銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃型計算機電纜 |
| 15 | ZR-DJYP2VP2-22 | 銅芯聚乙烯絕緣銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃型計算機電纜 |
| 16 | ZR-DJYVP3V22 | 銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 17 | ZR-DJYP3VP3-22 | 銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及鋁箔/塑料薄膜復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃型計算機電纜 |
| 18 | ZR-DJYVP3-22 | 銅芯聚乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃型計算機電纜 |
| ? | 交聯聚乙烯絕緣聚氯乙烯護套電子計算機電纜 | |
| 1 | ZR-DJYJPV | 銅芯交聯聚乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 2 | ZR-DJYJP2V | 銅芯交聯聚乙烯絕緣銅帶分屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 3 | ZR-DJYJP3V | 銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 4 | ZR-DJYJVP | 銅芯交聯聚乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 5 | ZR-DJYJVP2 | 銅芯交聯聚乙烯絕緣銅帶總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 6 | ZR-DJYJVP3 | 銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 7 | ZR-DJYJPVP | 銅芯交聯聚乙烯絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 8 | ZR-DJYJP2VP2 | 銅芯交聯聚乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 9 | ZR-DJYJP3VP3 | 銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 10 | ZR-DJYJPV22 | 銅芯交聯聚乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 11 | ZR-DJYJP2V22 | 銅芯交聯聚乙烯絕緣銅帶分屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 12 | ZR-DJYJP3V22 | 銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 13 | ZR-DJYJPV-22 | 銅芯交聯聚乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 14 | ZR-DJYJP2V-22 | 銅芯交聯聚乙烯絕緣銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 15 | ZR-DJYJP3V-22 | 銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 16 | ZR-DJYJPVP-22 | 銅芯交聯聚乙烯絕緣銅絲編織分屏蔽總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 17 | ZR-DJYJP2VP-22 | 銅芯交聯聚乙烯絕緣銅帶分屏蔽總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 18 | ZR-DJYJP3VP-22 | 銅芯交聯聚乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| ? | 聚氯乙烯絕緣聚氯乙烯護套電子計算機電纜 | |
| 1 | ZR-DJVPV | 銅芯聚氯乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 2 | ZR-DJVP2V | 銅芯聚氯乙烯絕緣銅帶分屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 3 | ZR-DJVP3V | 銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 4 | ZR-DJVPVP | 銅芯聚氯乙烯絕緣銅絲編織分屏蔽及總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 5 | ZR-DJVP2VP2 | 銅芯聚氯乙烯絕緣銅帶分屏蔽及總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 6 | ZR-DJVP3VP3 | 銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 7 | ZR-DJVVP | 銅芯聚氯乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 8 | ZR-DJVVP2 | 銅芯聚氯乙烯絕緣銅帶總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 9 | ZR-DJVVP3 | 銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽聚氯乙烯護套阻燃計算機電纜 |
| 10 | ZR-DJVPV22 | 銅芯聚氯乙烯絕緣銅絲編織分屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 11 | ZR-DJVP2V22 | 銅芯聚氯乙烯絕緣銅帶分屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 12 | ZR-DJVP3V22 | 銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 13 | ZR-DJVVP-22 | 銅芯聚氯乙烯絕緣銅絲編織總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 14 | ZR-DJVVP2-22 | 銅芯聚氯乙烯絕緣銅帶總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 15 | ZR-DJVVP3-22 | 銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 16 | ZR-DJVPVP-22 | 銅芯聚氯乙烯絕緣銅絲編織分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 17 | ZR-DJVP2VP2-22 | 銅芯聚氯乙烯絕緣銅帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
| 18 | ZR-DJVP3VP3-22 | 銅芯聚氯乙烯絕緣鋁箔/塑料薄膜復合帶分屏蔽及總屏蔽鋼帶鎧裝聚氯乙烯護套阻燃計算機電纜 |
計算機屏蔽電纜種類繁多如下為型號結構的解釋
型號 | 結構特征 | ||
銅芯聚氯乙烯絕緣聚氯乙烯護套 | 銅芯聚乙烯絕緣聚氯乙烯護套 | 銅芯交聯聚乙烯絕緣聚氯乙烯護套 | |
DJVPV | DJYPV | DJYJPV | 編織分對屏蔽 |
DJVP2V | DJYP2V | DJYJP2V | 銅帶分對屏蔽 |
DJVP3V | DJYP3V | DJYJP3V | 鋁塑帶分對屏蔽 |
DJVVP | DJYVP | DJYJVP | 編織總屏蔽 |
DJVVP2 | DJYVP2 | DJYJVP2 | 銅帶總屏蔽 |
DJVVP3 | DJYVP3 | DJYJVP3 | 鋁塑帶總屏蔽 |
DJVPVP | DJYPVP | DJYJPVP | 編織分、總屏蔽 |
DJVP2VP2 | DJYP2VP2 | DJYJP2VP2 | 銅帶分、總屏蔽 |
DJVP3VP3 | DJYP3VP3 | DJYJP3VP3 | 鋁塑帶分、總屏蔽 |
DJVP2V22 | DJYP2V22 | DJYJP2V22 | 銅帶分屏蔽、鎧裝 |
DJVP3V22 | DJYP3V22 | DJYJP3V22 | 鋁塑帶分屏蔽、鎧裝 |
DJVVP2-22 | DJYVP2-22 | DJYJVP2-22 | 銅帶總屏蔽、鎧裝 |
DJVVP3-22 | DJYVP3-22 | DJYJVP3-22 | 鋁塑帶總屏蔽、鎧裝 |
DJVP2VP2-22 | DJYP2VP2-22 | DJYJP2VP2-22 | 銅帶分、總屏蔽、鎧裝 |
DJVP3VP3-22 | DJYP3VP3-22 | DJYJP3VP3-22 | 鋁塑帶分、總屏蔽、鎧裝 |
規格范圍：見表2
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?表2
型 ??號 | 對數 | 標稱截面 | |||||
DJVPV DJYP2V DJYP3V DJVVP2 DJYPV3 DJYJPVP DJVP3VP3 | DJYPV DJYJP2V DJVVP DJYVP2 DJYVP3 DJYJVP2 DJYJVP3 | DJYJPV DJVP3V DJYVP DJYJVP2 DJVPVP DJYP2VP2 DJYP3VP3 | DJVP2V DJYP3V DJYJVP DJVPV3 DJYPVP DJYJP2VP2 | 2～37 | 0.5，0.6，0.75，1.0，1.5 | ||
DJVP2V22 DJVP3V22 DJVVP2-22 DJVVP3-22 DJYP2VP2-22 DJYP3VP3-22 | DJYP2V22 DJYP3V22 DJYVP2-22 DJYVP3-22 DJYP2VP2-22 DJYP3VP3-22 | DJYJP2-22 DJYJP3V22 DJYJVP2-22 DJYJVP3-22 DJYJP2VP2-22 DJYJP3VP3-22 | 4～37 | ||||
技術參數：
1導體直流電阻見表3
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 表3
標稱截面 | 20℃直流電阻≤ |
0.5 | 39.0 |
0.6 | 28.5 |
0.75 | 24.5 |
0.8 | 22.6 |
1.0 | 18.1 |
1.5 | 12.1 |
2絕緣電阻：聚氯乙烯絕緣電阻見表4
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?表4
70℃、95℃最小絕緣電阻 | 導體標稱截面 | ||||
0.5 | 0.6 | 0.75 | 1.0 | 1.5 | |
0.013 | 0.014 | 0.014 | 0.013 | 0.010 | |
聚乙烯、交聯聚乙烯絕緣的電纜的芯間及線芯對屏蔽間的絕緣電阻，在溫度為20℃時，應不小于500MΩ·km。
3.電纜應經受工頻交流電壓實驗。實驗電壓為2000v實驗時間為5min，實驗溫度為環境溫度。
